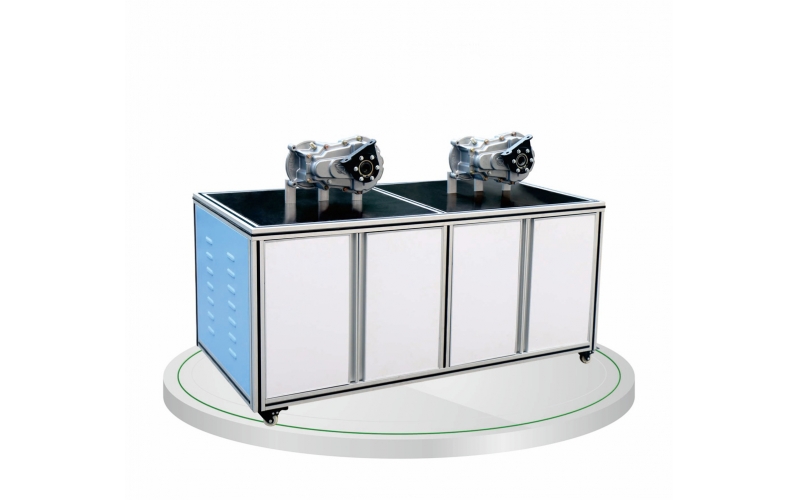

純電動汽車變速箱拆裝實訓臺

主要功能

選用主流新能源汽車變速箱，齒輪兩級減速，減速比16.7，無檔位，花鍵齒18齒連接 ，帶差速器 ，通過前驅傳動軸傳遞動力，為陸地方舟、河北御捷等電動車配套;

推薦設備型號、車型如下（注∶設備詳細技術說明請與公司技術方案人員咨詢），用戶亦可自選車型。

應用車型：陸地方舟

教學應用

該款產品通變速箱與比解剖零部件作對比，深入了解變速箱物理構造。練習純電動車變速箱拆裝，提高學員動手能力，掌握純電動車變速箱拆裝方法。

參數規格

工藝結構

1、變速箱固定在平臺兩端，與驅動電機聯接法蘭面采用四個螺釘固定。

2、端蓋懸空，從后部拆卸和組裝。

3、實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

4、實訓臺配拆裝工具兩套，放置在專用工具箱，每套數量不少于8件。

教學功用

1、安裝主流新能源純電動車變速箱，通過拆裝新能源純電動車變速箱，可深入了解變速箱的物理構造和拆裝要領，提高學員對純電動車變速箱的認知和理解。

2、實訓臺配兩臺變速箱，供學員練習拆裝。通過對比，提高教學效率。

物料清單

變速箱兩件，專用拆裝工具兩套，專用拆裝固定板兩件，可移動平臺一架。

配套信息∶提供PPT課件，講述各主要零部件功能和基礎介紹，及相應教學軟件。
