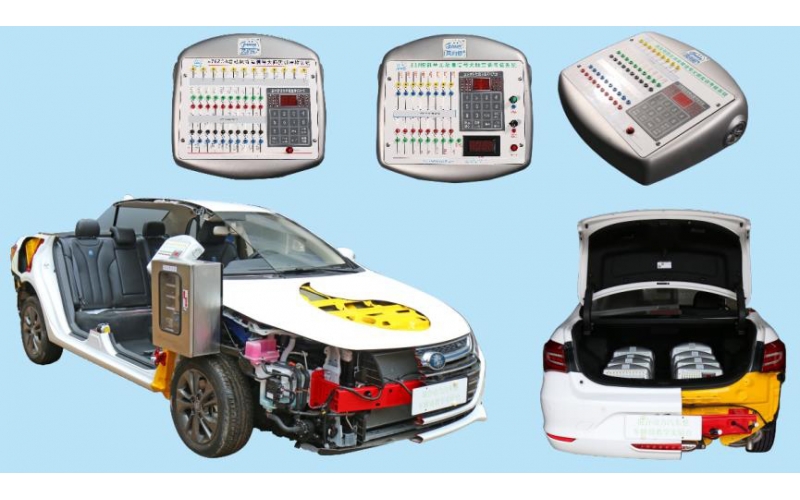

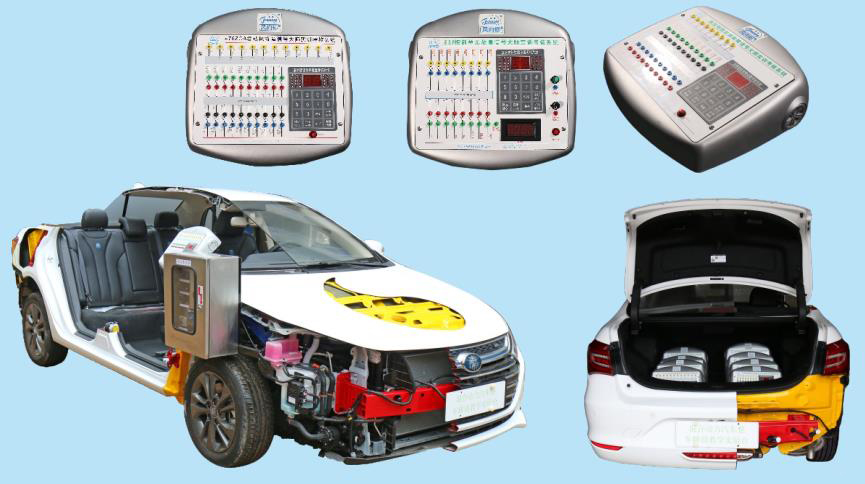

汽車整車模塊化教學系統

1.本套系統，原車所有功能以及各總成位置保持不變，根據功能的不同，可以單獨進行某一系統模塊的教學， 還可以把相關聯的系統串聯起來進行整車功能的教學，學習方式靈活;

2.每一系統模塊，自成一體，故障大師系統面板上都繪制有本部分的電路原理圖，原理圖相關導線上，標有故障設置檢測孔序號和設置有檢測端子;

3.通過動力電源管理系統高壓交流電連接到配電箱，可以把高壓危險不能測量的部分，轉變成可以直觀看得見的儀表顯示。

4.通過儀表顯示和燈光指示屏，可以方便直觀的看到車速、四個車輪每一個的輪速、轉向柱轉向助力扭矩的大小和助力的方向等;

5.通過無線遙控高壓直流電測量系統，可以在人遠離高壓部分絕對安全的情況下，進行某一電池模塊以及整個電池包的電壓的測量，并將數值體現在高壓儀表箱的電壓表上。

6.通過ABS控制單元的實際操作，最終把ABS制動防抱死功能、ASR驅動防滑功能等一一體現出來。

7.通過對EPS電動助力轉向系統的實際操作，可以分別模擬出車速從0到最大值120KM/H之間扭矩的大?。〝抵担┖头较颍ㄕ摚┑淖兓?，車速越高，助力越小，車速越小，助力越大;

8.通過對電動空調系統的實際操作，可以充分體會到電動變頻壓縮空調的優越性，不用著車即可使用;

9.通過CAN總線數據解析系統，可以進行部分控制單元之間的通訊數據以及ID地址進行解析、回發控制。
