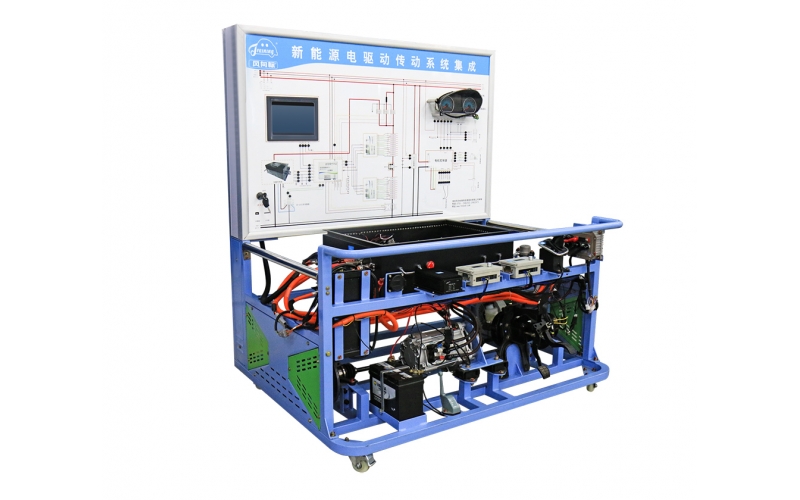

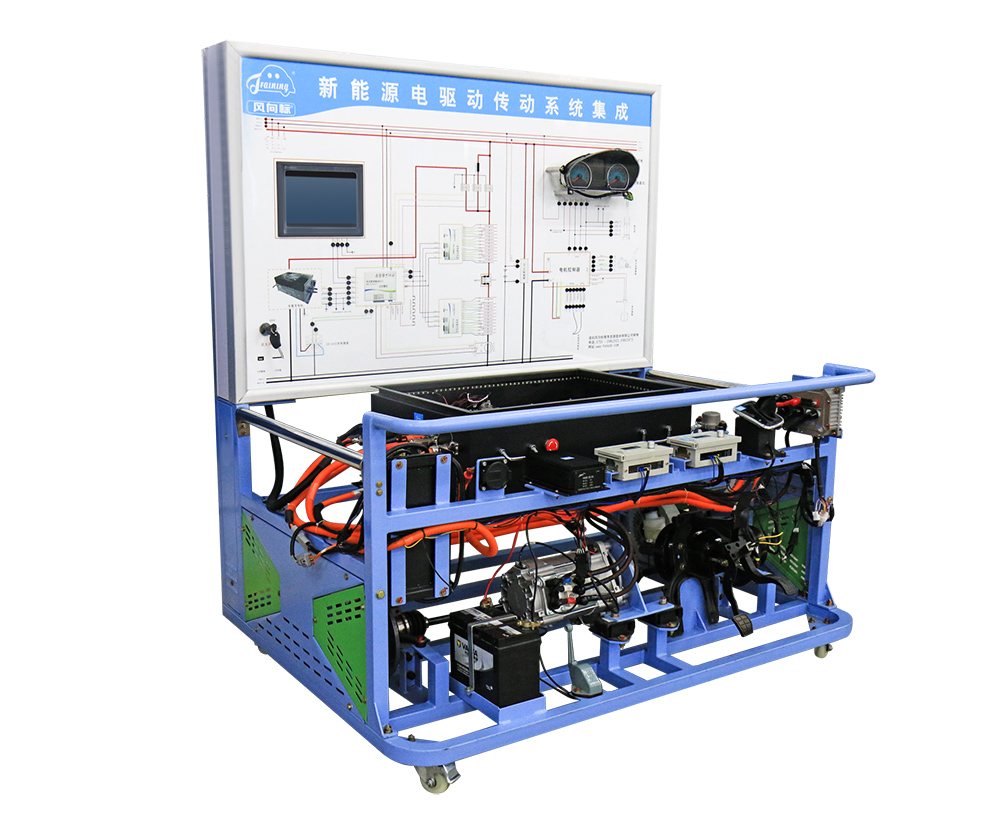

新能源汽車電驅動傳動系統集成實訓臺

簡介

該設備以電動車“三大電”系統為主，輔以充電系統、降壓系統及各類操作部件，采用76.8V動力電源，安全措施高，結構簡潔、框架清晰，適用于初學習新能源電動車的學員，重點培養學生對電動車的框架認知、電氣信號、簡易故障分析的能力。

產品特點：

1、簡潔清晰的框架

集成了電動車中的“三大電”系統（電池、電控、電機），是與傳統燃油車區別的核心所在，拋去陳雜的部件，只保留核心部分，結構簡潔，便于學生初學電動車，對整個電動車搭建核心框架，利于后期復雜車輛的學習。

2、安全

2.1采用76.8V的電源系統，相對電壓較低，學生可測量高壓信號。

2.2具有高壓互鎖、高壓維修開關（內含保險，電流過大、短路時可保護設備及人身安全）等。

2.3裝有應急開關，位置明顯易操作，在危及時刻應急保護。

3、動力電池包

3.1動力電池采用市面常用的磷酸鐵鋰，安全、耐用、可靠。電池上用打孔的亞格力板隔開，避免人與電池直接接觸，但留有測量的孔。

3.2BMS采用分布式管理系統，對電池實時監測、管控，具備預充功能（若不具備預充，高壓用電器容易燒損）。

4驅動系統

4.1電機控制器結合檔位、加速踏板、剎車踏板信號控制驅動電機工作，各低壓信號可以在檢測面板上進行測量，高壓信號可在設備上獲取。

4.2采用交流異步驅動電機，含有溫度傳感器、編碼器。

5、傳動系統

5.1保留前驅傳動系統。采用1:16.7二級斜齒輪減速器，輸出速度低，降低機械傷人威脅，還包含差速器、半軸、車輪。

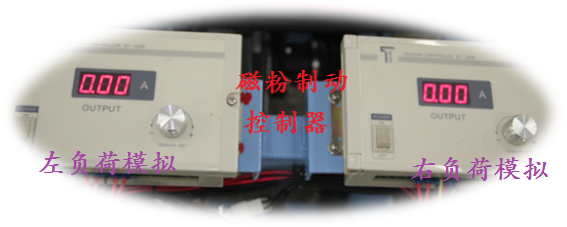

5.2增加柔性負載模擬系統，負載大小可單獨調整，在再現車輛高負荷行駛、轉彎、半坡起步等實際工況，可輔助研究電動車動力電池電壓、電流、功率，驅動電機的電壓、電流、功率的變化、影響。

6、其他系統

6.1充電系統：采用國標交流充電口

6.2制動系統：包含真空助力系統

6.3低壓電源系統：包含完整的低壓電源系統，可學習DC-DC、低壓蓄電池、低壓用電器。

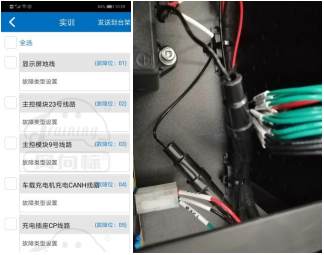

6.4故障設置：包含智能化故障設置和考核系統，具有16個故障設置點，故障現象有斷路、偶發；包含手動故障設置，動力電池包中的線路中增有保險絲，可改動保險以達到變動信號的效果，訓練學員排故能力。

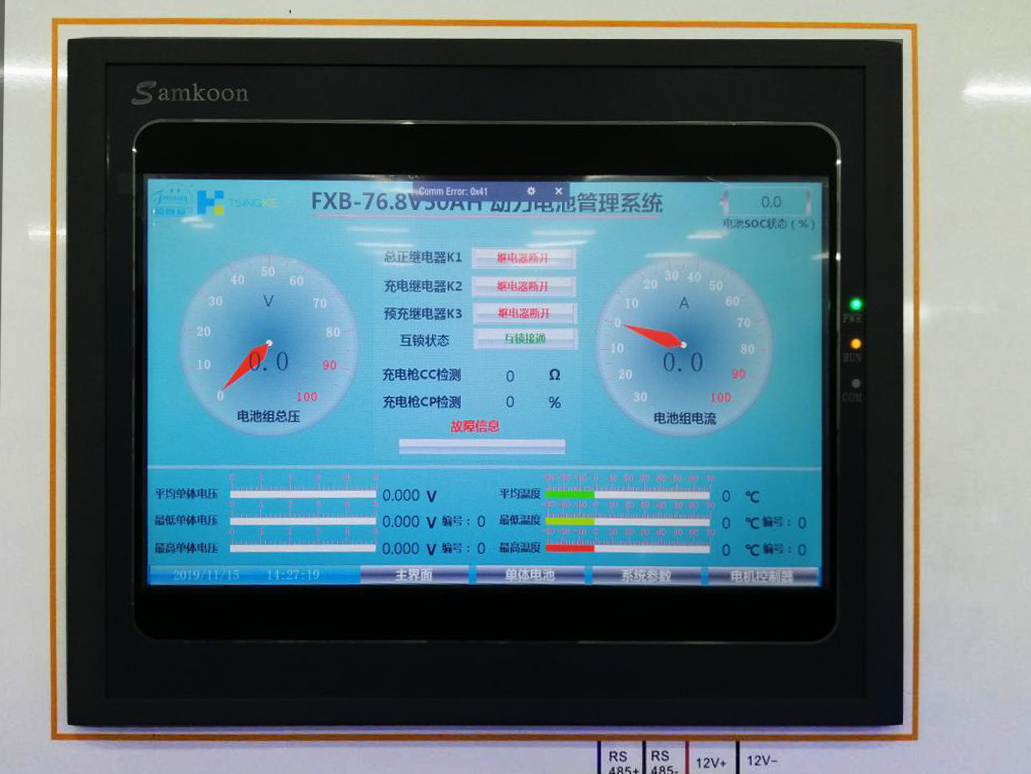

6.5輔助數據顯示：動力電源系統和驅動系統模塊采用CAN通訊，設備增設的10寸觸摸顯示屏，通過CAN數據，將設備的基礎信息展示出來，包括單體電池電壓、多處監測點實時溫度，繼電器狀態，母線電流、總電壓、充電狀態、互鎖狀態、電機的轉速、扭矩、溫度等等信號，還可以對BMS的參數進行設定，模擬故障。

7、教學面板帶電路圖及信號檢測點，輔助教學。

實訓項目

1. 高壓安全操作實訓

2. 電池包故障排除

3. 電池管理系統故障排除

4. CAN通訊故障檢測實訓

5. 車輛無法啟動故障排除

6. 充電系統故障排除

7. 配電系統故障檢測

8. 電機控制器與驅動電機故障排除

9. 儀表不能顯示故障排除

10. 車輛無法掛擋故障排除

11. 車輛不能運行故障排除

12. 電動真空助力系統不工作故障排除

13. 不同負載下汽車的工作狀態實訓

輔助設備

配套資料

提供PPT課件、教學視頻、動畫/3D資源、實訓指導書、使用說明書。
