產品簡介

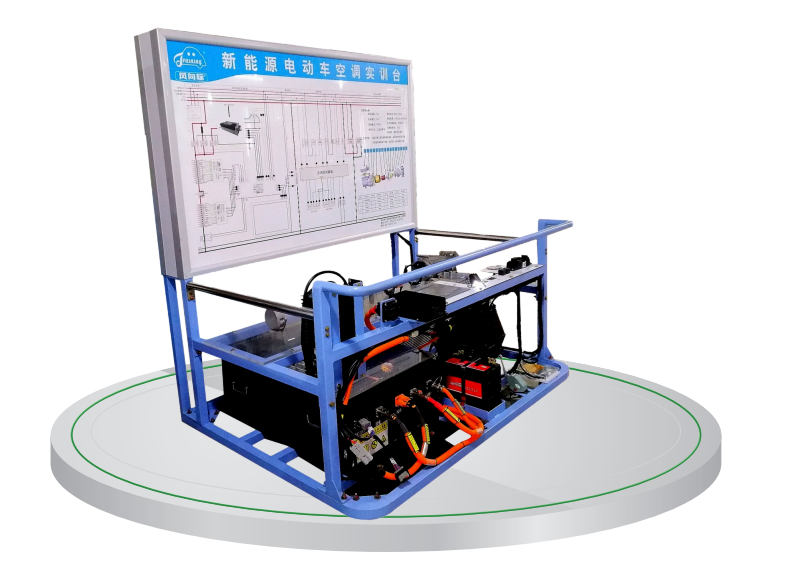

選用主流純電動車空調系統零部件，渦旋式汽車空調電動壓縮機，熱絲式加熱模塊，磷酸鐵鋰動力電池包作為動力源供給壓縮機和加熱模塊工作，培養學員對新能源電動車空調系統故障分析和處理能力，適用于職業技術學院新能源課程教學。
產品特點
1. 電池包電壓為76.8V直流電（不會對人體造成生命危險），學員可通過動力電池包設置檢測口，可對單體電池和電池PACK電壓進行實測，學習電池的檢測方法和工作原理。

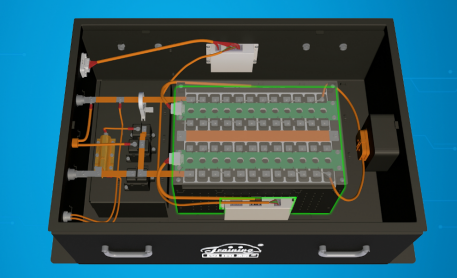

2. 動力電池包內的放電繼電器、充電繼電器、預充繼電器、霍爾電流傳感器等，與整車的配電模塊位置和控制方式相同，同時設置檢測口，可對控制電源通斷進行實測。

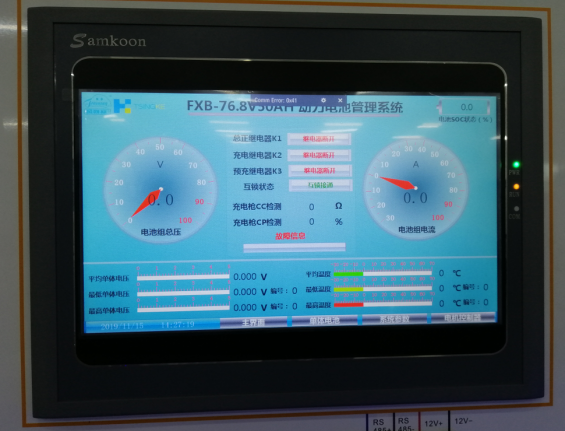

3. 教板有10寸液晶顯示屏上，顯示屏為觸摸控制，可分頁顯示每節動力電池實時電壓、多處監測點實時溫度、繼電器工作狀態、母線電流大小、充電數據、故障信息等電池包信息，并且可對電池包的參數進行控制。

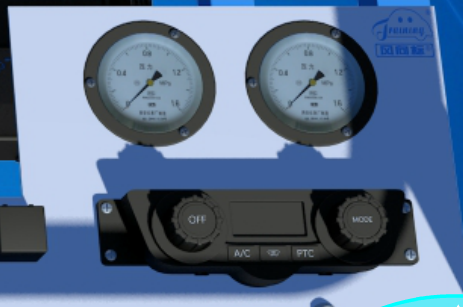

4. 安裝高低壓管路壓力表，實時監測空調系統的壓力變化，使學員認識高壓和低壓在制冷系統變化規律。

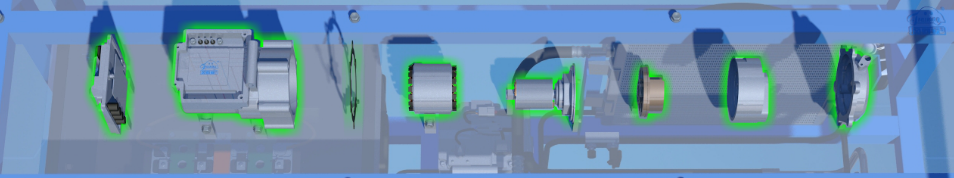

5.實訓臺配爆炸式電動壓縮機，清晰了解電動壓縮機內部結構和主要零部件組成特點。

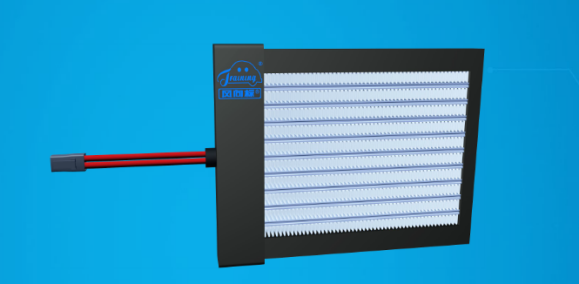

6.實訓臺配主流電動車PTC加熱裝置，功率不大于2KW，通過空調鼓風調節裝置HAVC將熱風送至不同部位，可實現吹腳，除霜等各種駕駛室暖風功能。

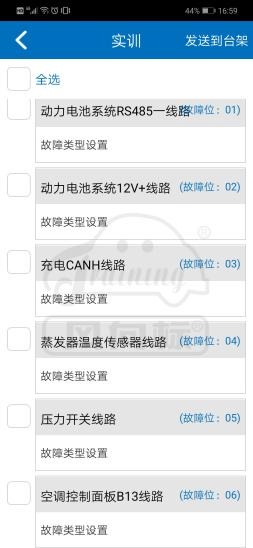

7.臺架設故方法多樣，含機械原位設故，上位機軟件控制BMS設故，實車保險絲故障件設故等；培養學生多種故障排除思維能力。
8.教板完整顯示空調系統工作原理圖，學員通過檢測口測量端子信號進行空調系統的故障排除。
實訓項目
1. 高壓安全操作項目實訓
2. 高低壓電路信號測量
3. 單體電池故障排除
4. BMS線路故障排除
5. CAN通訊故障檢測實訓
6. 充電系統故障排除
7. 配電系統故障檢測
8. 制冷系統故障排除
9. 制冷系統管路泄露故障排除
10. 送風系統故障排除
11. 制熱系統故障排除
12. 空調維修保養
配套資源
實訓指導書（詳細講解各部件的結構組成，工作原理等），PPT課件，教學軟件，3D動畫資源。
