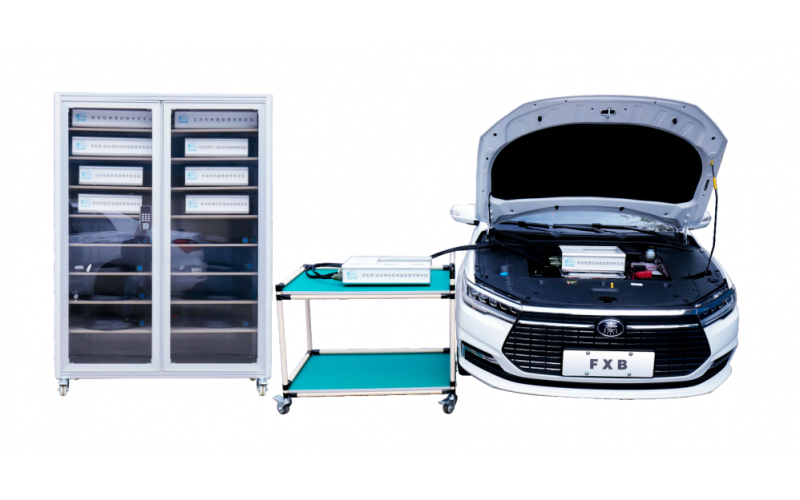

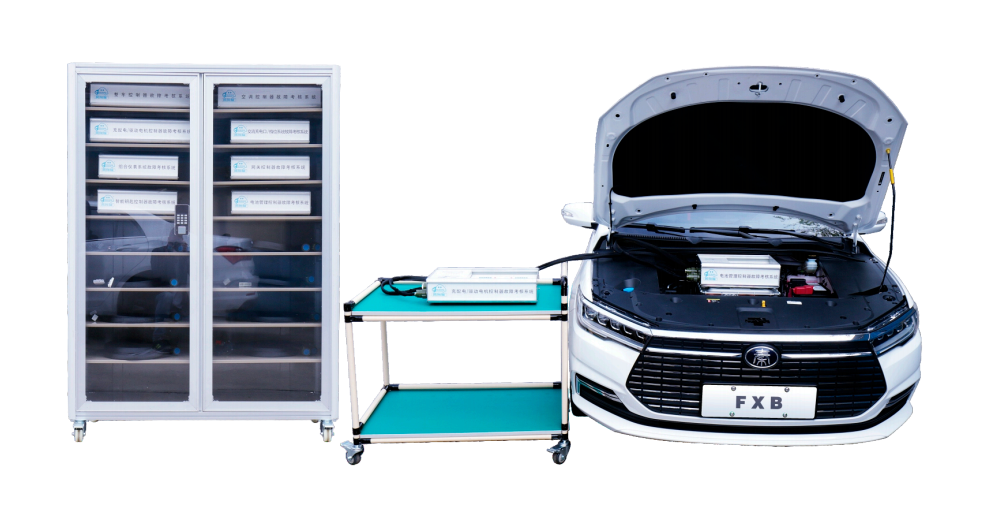

比亞迪秦EV整車智能模塊化故障設置考核平臺

產品簡介

智能模塊化故障設置考核平臺和可正常運行的比亞迪秦EV轎車配合使用，在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰€檢測故障教具車，可實現模塊化實時檢測與診斷原車整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動系統三合一電機控制器控制單元、高壓三合一充配電總成控制單元、自動空調管理控制單元、檔位控制單元、組合儀表控制單元、網關控制單元、交流充電口、智能鑰匙控制單元等的動、靜態信號參數。可對主要控制單元主要線路進行斷路、短路、虛接等現象故障設置，設故方法可靠。適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動整車?yán)碚摵途S修實訓的教學需要。

用戶可自選車型

產品特點

1.采用鋁合金框架拼接而成的可移動放置柜管理，集成物聯網功能對設備使用統一管理及分配使用權限;

2.模塊考核盒采用∶全鋁框架結構整體重量減輕便攜，隱藏滑動式故障設置機構，軍工級航空用連接器;原裝進口撥檔開關機械設故，保證設備經久耐用;

3.多功能放置管理柜，可收納模塊考核盒和線束，安裝3寸耐磨尼龍腳輪4件，移動靈活，同時2個腳輪帶自鎖裝置，可以隨時固定位置;

4.檢測設故實訓完后將控制信號接回原車控制單元，整車總設故點不少于180個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低于600V，確保整車電路信號正常;測量盒上部繪制原車控制單元管腳并裝有檢測 2mm鍍金端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律，測量盒采用隱藏滑動式故障設置機構設計，內部安裝故障設置系統，可對控制單元主要線路進行斷路、短路、虛接等故障。

實訓項目

1.可對模塊系統任意線路雙向測量。

2.采集不同工況的實時數據。

3.可對線路設置斷路、虛接、短路故障。

4.熟悉各總成零部件的名稱和功能。

配套資源∶課件資源包，電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除。
