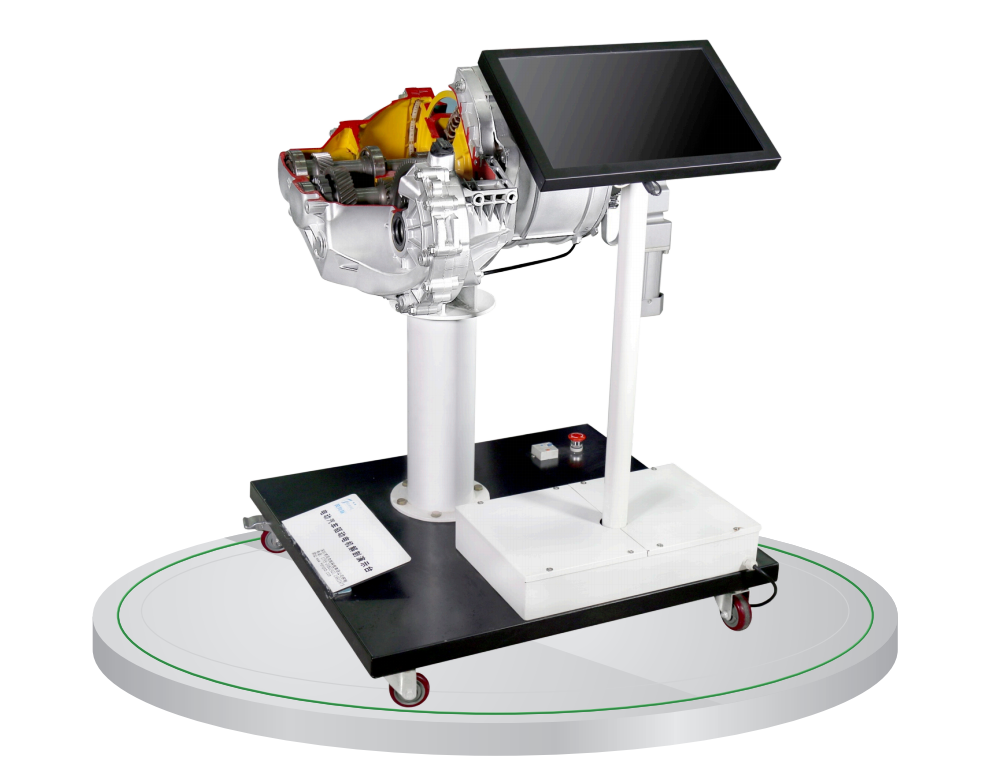

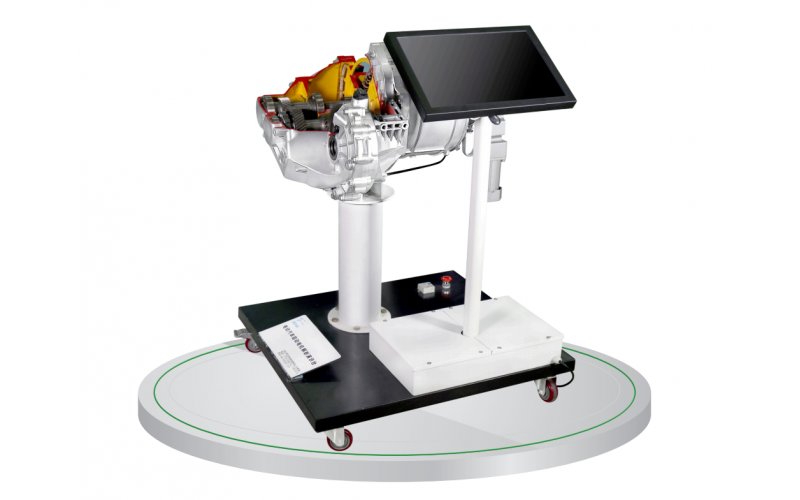

比亞迪e5純電動轎車驅動電機+變速箱解剖演示臺

產品簡介

驅動電機是電動汽車動力輸出設備，目前電動汽車使用最為廣泛的為永磁同步電機。本實訓臺采用比亞迪e5原裝驅動電機+變速箱實物進行解剖，充分展示電動汽車驅動電機和變速箱內部結構和工作原理。

用戶可自選車型

產品特點

1、采用比亞迪e5永磁同步電機進行剖切，充分展示電動汽車電機機構部分的內外結構、電機電樞與轉子機構、各類電機繞線方式及其工作原理和流程等。

2、采用單檔變速箱進行剖切，充分展示電動汽車變速箱內部結構，掌握純電動車變速箱結構特點，僅為兩級斜齒輪傳動，僅有減速功能，無變速功能。

3、配套大速比無極調速電機，安裝在驅動電機主軸上，通過19寸一體式電腦控制，課件與軟硬結合，模擬整車電驅動系統各種工況下運行能量分配。

4、通過電腦控制動力總成的運轉，直觀展示力的傳遞路徑，包括五種工作狀態∶ 啟動、正向行駛、倒車、減速、駐車/怠速。

實訓項目

定子線圈電阻測量

減速比計算

絕緣測量

傳動路徑的學習

驅動電機的結構

配套資源∶提供PPT課件、教學視頻、動畫/3D資源、實訓指導書、使用說明書。
