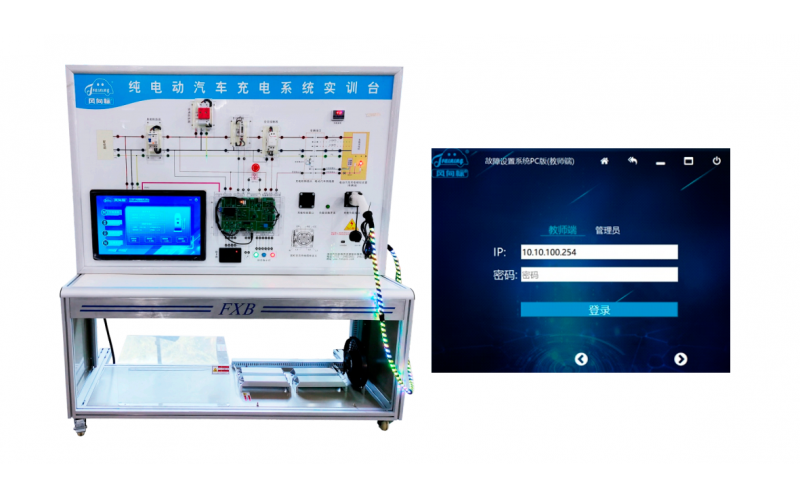

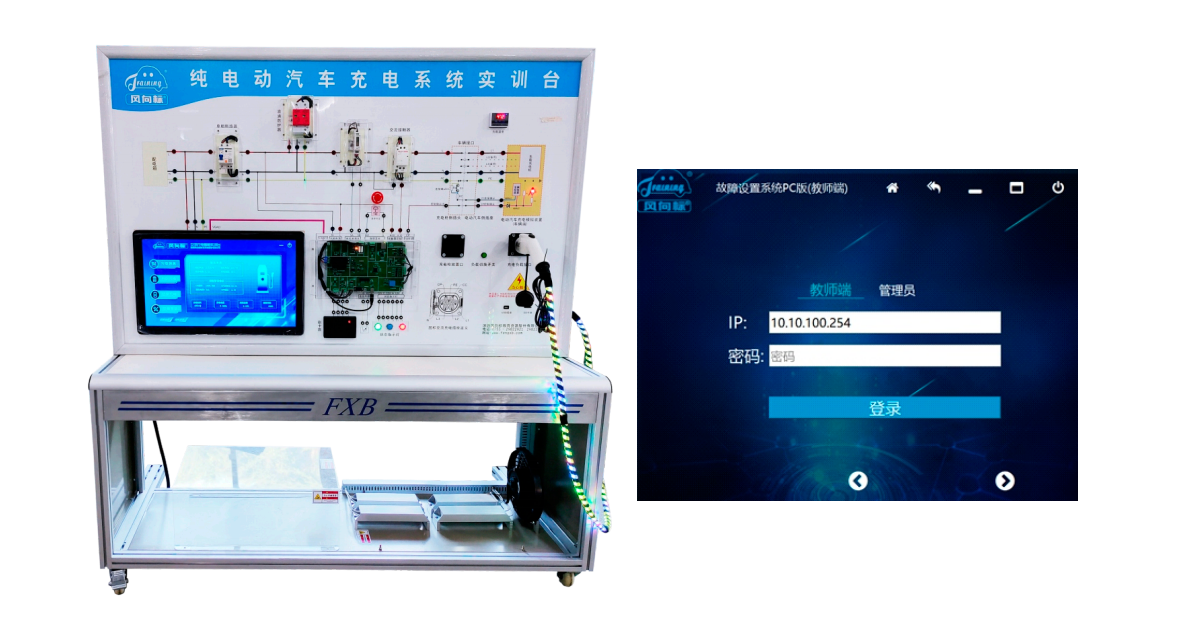

新能源汽車交流智能充電系統實訓臺

產品簡介

選用7KW國標交流充電樁，經過透明化展示，將充電控制系統實物真實呈現在實訓臺面板上，通過和電路原理圖相互對應，凸顯交流充電樁核心零部件之間的連接控制關系; 可進行插電式電動汽車充電系統結構認知教學，充電電壓檢測，充電電流檢測，及充電系統常見故障檢測診斷教學;培養學員對交流充電樁的使用以及故障分析和處理能力。

產品特點

1.實訓臺配備系統電路原理圖板，在高壓線束保護層內布置發光二極管燈帶，通電后可通過LED 燈帶顯示電流的方向。

2.系統配 24 寸 Windows 系統觸控—體機，內置國標充電系統人機交互軟件，可實時顯示充電系統輸出狀態、輸出電流、充電溫度、輸出電壓、CP頻率、 CP占空比、CP電壓、充電時間、充電電量、消費金額、故障代碼等信息;

3.配備安卓+Windows雙模故障設置系統，可對主要線路進行故障設置;

4.具備故障查詢功能，通過充電樁圖標綠色和紅色狀態體現充電樁故障狀態;

5.充電模式可選擇自動充滿、按電量充電、按時間充電、按金額充電模式等多種充電模式，同時具備車輛3D動態旋轉功能;

實訓項目

交流充電系統組成及工作原理

交流充電系統故障檢測與維修

交流充電系統充電過程學習

交流充電系統參數配置學習

配套資源∶ 實訓指導書，PPT課件，教學軟件/視頻，3D動畫資源。
