新能源汽車動力總成拆裝實訓臺

產品簡介

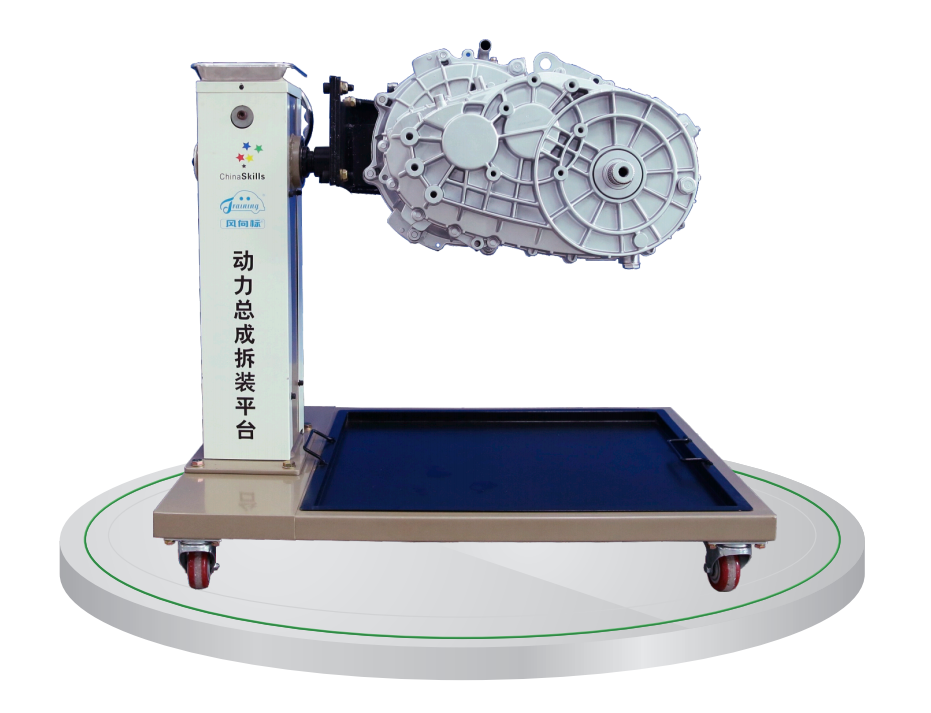

動力總成拆裝平臺采用比亞迪動力總成為基礎，配套專用翻轉架連接機構，便于對比亞迪動力總成拆裝檢測、維修考核，設備以提高學生實際操作技能，提升學生崗位適應能力，以培養適應新能源汽車維修行業發展需要的專業技術人才為設計宗旨，配套360°任意角度旋轉、固定的翻轉架、配備可選的教學指導軟件、視頻操作、教輔資料、維修手冊，方便學生對比亞迪動力總成的拆裝、檢測、維修、考核，完全滿足各職業院校對新能源汽車維修發展的教學需要，同時該設備以2019年全國職業院校技能大賽中職組"新能源汽車檢測與維修"大賽賽項需求為導向設計生產制作，完全滿足各職業院校對 "新能源汽車檢測與維修"賽項的技術需求，可對動力總成的主、副軸齒輪組等磨損情況的分析檢測，對副軸與差速器高度、深度的數據測量和調整練習，對副軸與差速器調整墊片選擇的計算練習等，提高大賽賽項技能水平。

教學功用

1、設備以2019年全國職業院校技能大賽中職組"新能源汽車檢測與維修"大賽賽項需求為導向設計生產制作，完全滿足各職業院校對"新能源汽車檢測與維修"賽項的技術需求。

2、設備可對比亞迪動力總成的P檔機構、主副軸齒輪組等磨損情況的分析檢測，對副軸與差速器高度，深度的數據測量和調整練習，對副軸與差速器調整墊片選擇的計算練習等。

3、可元成水磁同步電機與變速器的分離， 永磁同步申機與變速器的組裝，輸入軸齒輪的分離。輸入軸齒輪的裝配，副軸齒輪的分離、副軸齒輪的裝配、差速器齒輪的分離、差速器齒輪的裝配等拆裝，練習.考核。

4、符合2019年全國職業院校技能大賽中職組"新能源汽車檢測與維修"賽項技術標準、賽項技術要求的練習考核。

5、專業的配套多媒體實訓指導軟件，充分利用現代學生對多媒體的熱愛，提高學習興趣，可讓各院校有效利用現代多媒體教學理念，優勢資源共享，讓大多數學生參與進來共享優質教學資源。

工藝結構

1、配套原廠動力總成，符合動力總成拆裝平臺的拆裝、測量、維修、考核的技術需求。

2、本臺架采用國標鋼材，無縫焊接，金屬表面采用噴烤漆工藝處理，漆面堅固美觀，配備大面積接油盤保障三不落地的汽車維修要求，油盆采用優質不銹鋼無縫焊接，美觀易清理。

3、實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。

產品規格

1、動力總成技術參數∶

電動機額定扭矩∶160N.m/（0-4775rpm）/持續

電動機額定功率∶80kW/（4775~12000rpm）/持續

電動力總成重量∶103kg

變速箱潤滑油量：1.85-1.95L

變速箱潤滑油類型∶齒輪油SAE75W-90

電動機最大輸出轉速∶12000rpm

2、拆裝翻轉架∶可360°旋轉，方便電機與變速器的分離與裝配

產品尺寸∶950mm×700mm×850mm（長×寬×高）

不銹鋼接油盤∶660mm×590mm×35mm（長×寬×深）

底盤∶950mm×700mm （長×寬）

立柱∶200mm×150mm（長×寬）

載重量∶150Kg

移動腳輪∶3吋萬向輪帶剎車

實訓項目

①永磁同步電機與變速器的分離;

②永磁同步電機與變速器的組裝;

③輸入軸齒輪的分離

④輸入軸齒輪的裝配;

⑤副軸齒輪的分離;

⑥副軸齒輪的裝配;

⑦差速器齒輪的分離;

⑧差速器齒輪的裝配；

⑨齒輪組磨損狀況;

⑩副軸與差速器工作數據的檢測。

配套信息∶ 提供PPT課件，講述各主要零部件功能和基礎介紹。
