一、產品簡介（注∶以大眾邁騰B8為例） （不同車型功能配置參數以實際為主）
該設備采用大眾邁騰B8原車起動、充電系統實物為基礎，完成對起動、充電系統的實訓內容，滿足不同的教學需求標準，對加快工學結合人才培養和課程改革與創新起到良好的推動作用，進一步促進高職院校相關專業畢業生就業，為行業、企業培養實用性緊缺人才。設備可完成對起動機、發電機內部結構原理認知;起動、充電系統電路圖識別及接線方法;起動機、發電機拆裝方法等實訓內容，使教師、學生更加細化了解汽車起動、充電系統。設備符合1+X中汽車電子電氣與空調舒適系統技術3-2考證內容，適用于中高等職業技術院校、普通教育類學院和培訓機構對邁騰起動充電系統的結構排故和維修實訓的教學需要。
二、功能要求
1.實訓系統采用真實可運行的起動、充電系統，充分展示實車起動、充電系統的工作原理和工作結構。

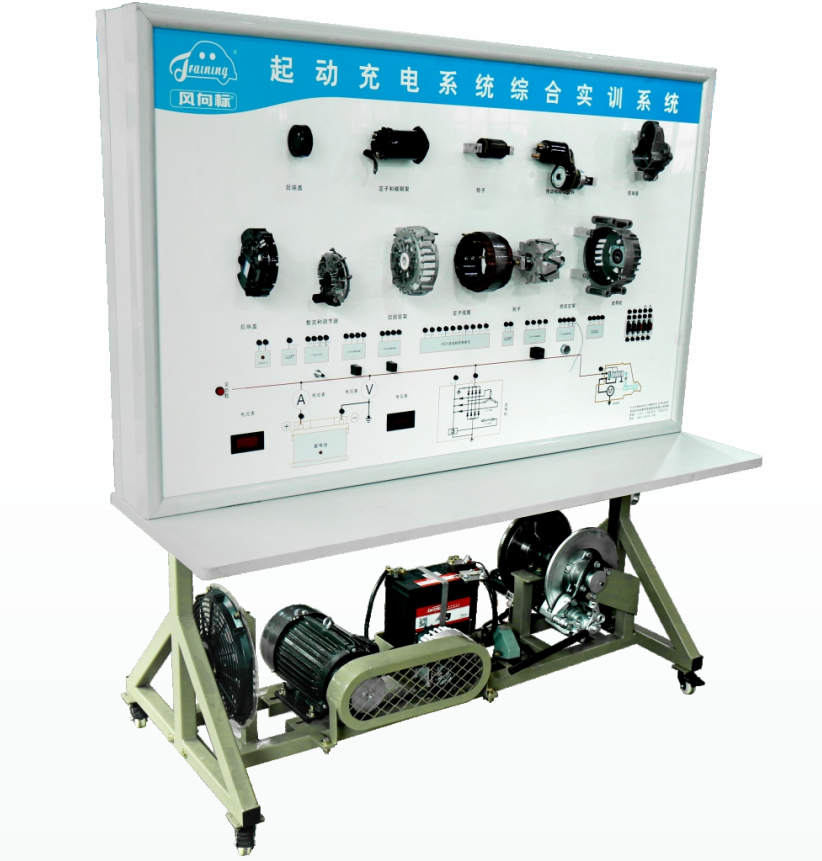

2. 實訓面板分為上、中、下三個模塊，其中上、中模塊分別安裝起動機、發電機的爆炸展示實物，按照安裝順序依次排列，充分了解起動機、發電機內部結構特征和零部件裝配位置。
3. 實訓面板第三模塊繪制管腳圖，實訓系統電路與原車電路完全相同，當拔掉航空對接插頭以后，學生可參照原車電路圖自主接線，可直接在面板上檢測汽車起動、充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等，實現不同模塊的故障設置、故障檢測、，故障排除功能;
4.實訓系統可實現起動機空載與全制動試驗，可手動調節全制動壓力大小，可看到空載電流和全制動電流及電壓降;發電機發電帶負載實驗，實訓內容豐富。
5.實訓臺另配備起動機與發動機總成各一臺，用于學生拆裝練習，培養學生自主動手的能力，掌握起動機、充電機的結構組成。
6.根據實際要求，可選擇配置機械故障設置終端或智能設故終端，可設置斷路、短路、偶發、接觸不良、虛接、交錯等故障。
7.示教板采用一體化設計，符合當下流行趨勢，簡潔大方;整體采用鐵通加鈑金相結合的方式，堅固耐用安全可靠;灰色和白色為主色的搭配，素雅柔和，能有效減輕師生久視疲勞;金屬表面采用噴涂處理，質感高檔;面板圖采用UV打印，色彩豐富，圖像清晰;底座帶自鎖腳輪裝置，移動靈活。
8.實訓設備根據1+X考核標準設置，滿足1+X考核標準汽車電子電氣與空調舒適系統技術中的起動與充電系統檢測維修的實訓項目要求∶
8.1.起動電路檢測維修; 8.2.起動電動機分解維修; 8.3.發電機的分解維修; 8.4.充電電路檢測維修; 8.5.起動充電性能檢測;
9.配備實訓工作頁、維修手冊、1+X考核標準試題庫等，學生進行1+X考證時可直接調用試題庫中試題進行測試，方便教師對學生技能進行考核。
三、基本配置要求（每臺）
檢測控制面板，一鍵啟動開關，起動機總成，（大眾邁騰B8，一臺運行檢測用，一臺爆炸展示用，一臺拆裝用），起動機總成分解部件，起動繼電器，發電機總成（大眾邁騰B8，一臺運行檢測用，一臺爆炸展示用，一臺拆裝用），發電機總成分解部件，充電指示燈，三相異步電動機（YT 100L1-4），制動機構，電子電壓表（0～30V），電子電流表（0～1000A），蓄電池（46B24SR，12V 45Ah，550CCA），電源總開關（50A），移動臺架（帶自鎖腳輪裝置）。
