大眾邁騰B8測量留痕故障案例實訓系統

一、產品介紹

測量留痕故障案例實訓系統與大眾邁騰B8雙離合豪華版整車（可選任何車型）在線檢測實訓系統、檢測電腦配套使用，可對汽車發動機、J519模塊、燈光、舒適各系統進行原車配套的檢測與維修。滿足1+X流程考證方案，并可根據教學實際需求選用及擴充相應的教學實用系統功能，滿足不同的教學需求標準，對加快工學結合人才培養和課程改革與創新起到良好的運用功能，進一步促進高職院校相關專業畢業生就業，為行業、企業培養實用性緊缺人才。

二、產品視頻

三、產品功能

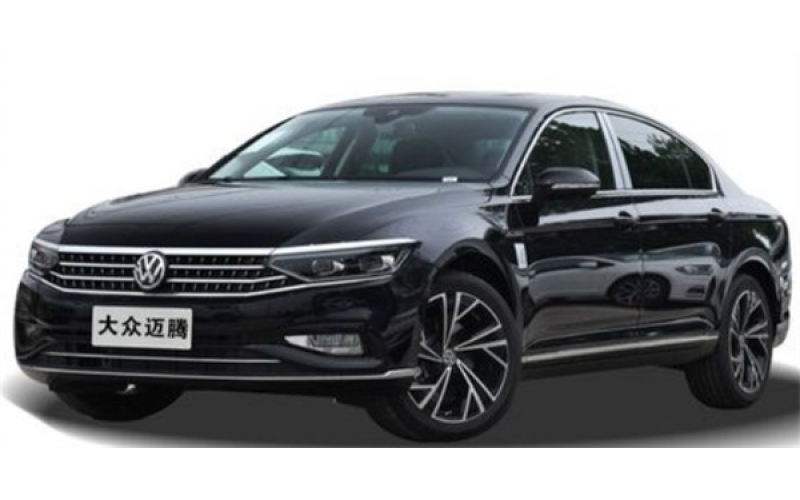

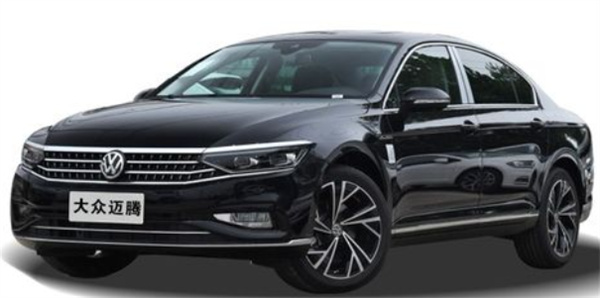

1、實訓車輛

測量留痕檢測臺通過裝有與原車插頭配套插接器的線束進行無損連接，在不破壞原車電路情況下，可以輕松的串聯在控制模塊和原車線束之間，實訓整車數據的真實傳輸和檢測。

可選其他車型

2、檢測控制臺

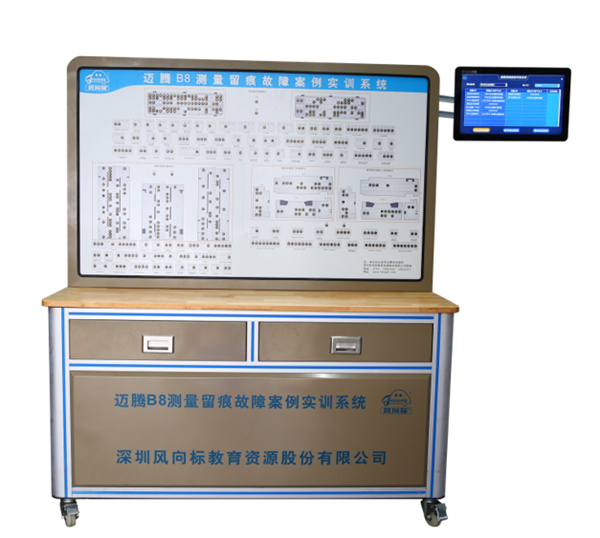

1）檢測面板

測量留痕檢測臺包含汽車發動機控制模塊、J519控制模塊、各燈光系統模塊、舒適系統模塊以及各零部件插接器，實現整車各系統電控教學?？芍苯佑萌f用表、示波器、表筆在面板上檢測端子的電信號，如電阻、電壓、電流、頻率信號等。還可通過更換配套線束和檢測面板,可實現整車不同部位，不同模塊的故障設置、檢測、排除功能；

2）機械故障設置

在測量留痕檢測臺上可以進行機械故障設置，設置的類型有斷路、短路、偶發、接觸不良、CAN線反接故障，設故后能測量控制模塊端子的實時數據；

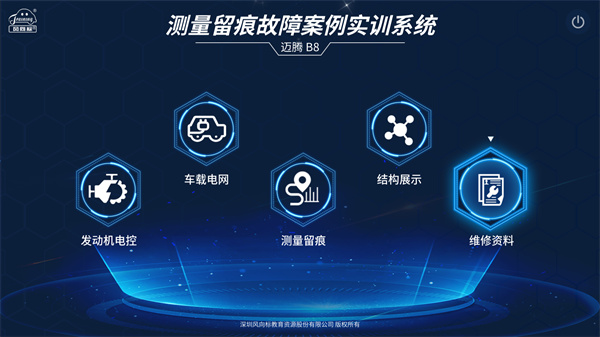

3、測量留痕系統

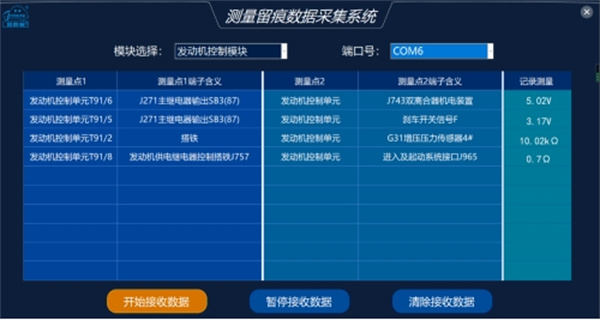

使用萬用表在實訓臺上測量數據，在軟件中可以查看學生測量的流程、步驟以及測量數據。查看的測量數據包含測量點含義，測量點電壓、測量點連接電阻等。老師可以根據記錄的檢測步驟進行實例講解演示，提高老師教學效率和學生的學習興趣。

4、汽車電氣系統課程體系

汽車電氣課程體系包含兩大模塊，分別為發動機電氣系統課程模塊和車載電網系統課程模塊。在這些課程體系內頁嵌入大量動畫、微課、技能視頻對重點、難點進行全方位講解。

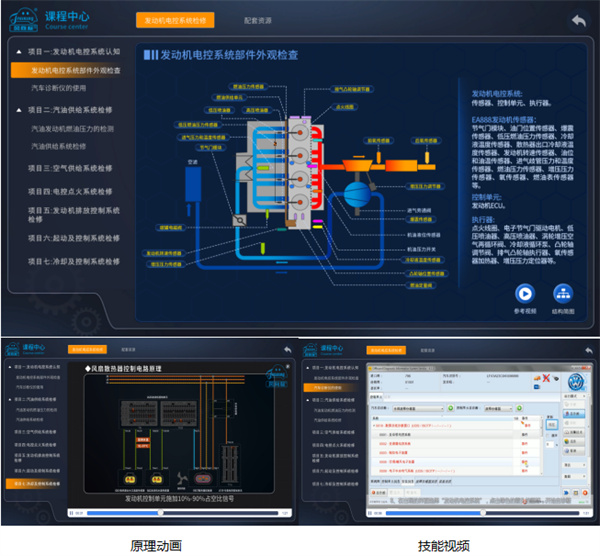

1）發動機電氣系統課程

發動機電控系統檢修精心設計了汽車發動機電控系統認知、汽油供給系統檢修、空氣供給系統檢修、電控點火系統檢修、發動機排放控制系統檢修、發動機起動機系統檢修、發動機；冷卻系統檢修等7個學習項目，共計19個學習任務；

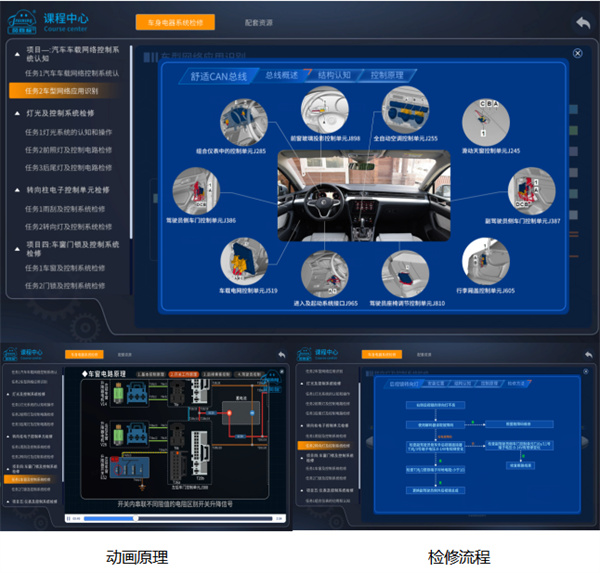

2）車載電網系統課程

車載電網控制系統檢修設計了汽車車載網絡控制系統認知、燈光及控制系統檢修、轉向柱電子控制單元檢修、車窗門鎖及控制系統檢修、儀表及控制系統檢修等5個學習項目，共計12個學習任務，每個學習任務配置1個或多個實訓項目。

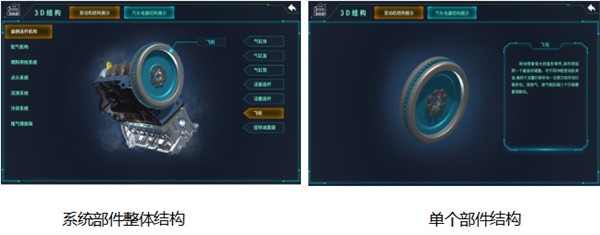

3）3D結構展示

3D結構包含發動機系統部件結構展示和車載網絡系統部件結構展示，在3D空間內能夠自由的放大、縮小查看單獨或整體部件結構，從而了解各部件間的安裝關系和結構組成。

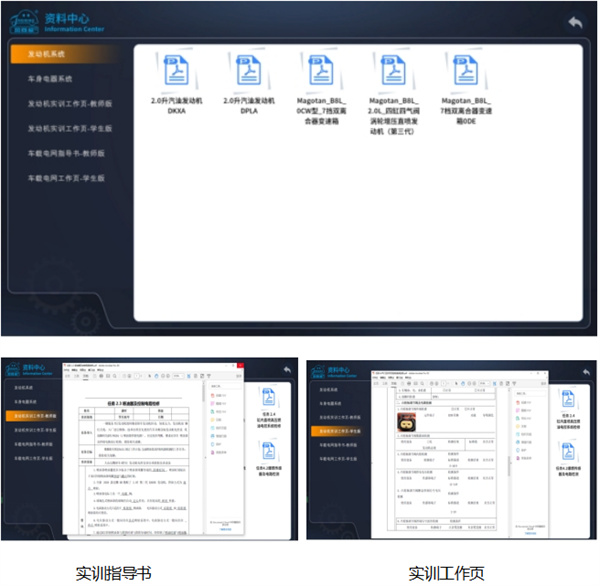

   4）實訓資料

實訓資料包含維修手冊、教師實訓單、學生實訓單、邁騰典型比賽項目填寫標準工單等內容。
